F4 F2 End Mill for Hardened Steel (48-55 HRC)

Σειρά HJMJ550 - End Mill for Hardened Steel (48-55 HRC)

περιγραφή:

HJMJ550 End Mill για σκληρυμένους χάλυβες (48-55 HRC）,Για φινίρισμα σκληρυμένου χάλυβα (48-55 HRC). Συνιστάται η χρήση ψύξης με ομίχλη αέρα ή λαδιού.

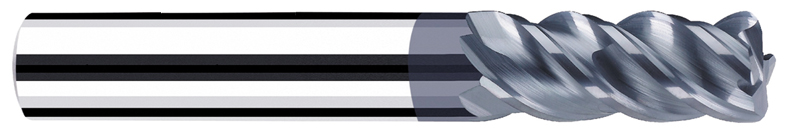

HJMJ550 End Mill for Hardened Steels (48-55 HRC)

εφαρμογή: Για σκληρυμένους χάλυβες (48-55 HRC) φινίρισμα.

Universal High Performance Coating AlCrSiN

F4 F2

ΣΤΕΙΛΤΕ ΜΑΣ mail

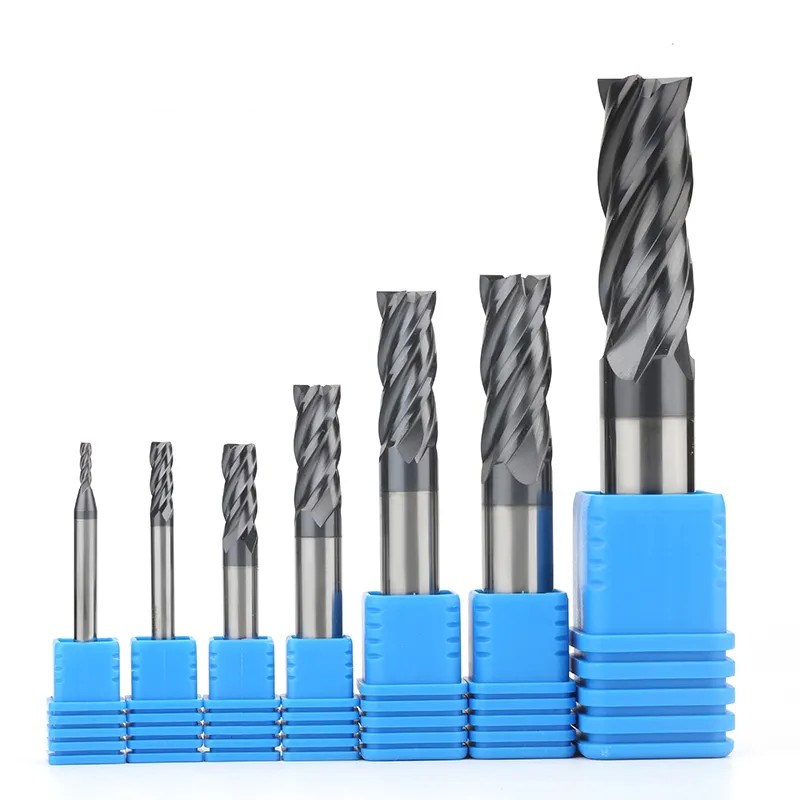

ΛΕΠΤΟΜΕΡΕΙΑ ΠΡΟΪΟΝΤΟΣ

Κυριολεκτική δήλωση:
Ο μύλος για μήτρα χρησιμοποιείται ευρέως, μπορεί να εγκατασταθεί και να χρησιμοποιηθεί σε πνευματικά ή ηλεκτρικά εργαλεία, έχει απόδοση παραγωγής και αντοχή σε σχέση με τον τροχό λείανσης και αυξάνει τον αριθμό των λίμας.

Χαρακτηριστικά:

1. Υψηλή σκληρότητα, υλικά μήτρας υψηλής σκληρότητας, ειδικό σχέδιο γωνίας και επεξεργασία άκρων, ειδικά για σκληρυμένους χάλυβες που φημίζονται.
2. Για σκληρυμένους χάλυβες (48-60 HRC) φινίρισμα.
3. Συνιστάται η χρήση ψύξης με ομίχλη αέρα ή λαδιού.

undefined

Κανονικό μέγεθος:

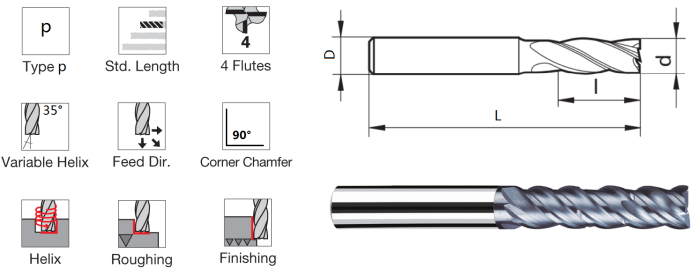

1.4 Μύλοι φλάουτου

Κωδικός παραγγελίας	Εξωτερική διάμετρος	Μήκος φλάουτου	Συνολικό μήκος	Διάμετρος κορμού
Κωδικός παραγγελίας	(ρε)	(μεγάλο)	(ΜΕΓΑΛΟ)	(ΡΕ)
HJMJ550-4F-D010-L050	1.0	3.0	50	4
HJMJ550-4F-D015-L050	1.5	4.5	50	4
HJMJ550-4F-D020-L050	2.0	6.0	50	4
HJMJ550-4F-D025-L050	2.5	7.0	50	4
HJMJ550-4F-D030-L050	3.0	8.0	50	4
HJMJ550-4F-D035-L050	3.5	10.0	50	4
HJMJ550-4F-D040-L050	4.0	11.0	50	4
HJMJ550-4F-D050-L050	5.0	13.0	50	6
HJMJ550-4F-D060-L050	6.0	16.0	50	6
HJMJ550-4F-D070-L060	7.0	17.0	60	8
HJMJ550-4F-D080-L060	8.0	20.0	60	8
HJMJ550-4F-D090-L075	9.0	25.0	75	10
HJMJ550-4F-D100-L075	10.0	25.0	75	10
HJMJ550-4F-D110-L075	11.0	28.0	75	12
HJMJ550-4F-D120-L075	12.0	30.0	75	12
HJMJ550-4F-D140-L080	14.0	35.0	80	14
HJMJ550-4F-D160-L100	16.0	45.0	100	16
HJMJ550-4F-D180-L100	18.0	48.0	100	18
HJMJ550-4F-D200-L100	20.0	50.0	100	20

2. 2 Flute Corner Radius End Mills

Κωδικός παραγγελίας	Εξωτερική διάμετρος	R	Μήκος φλάουτου	Συνολικό μήκος	Διάμετρος κορμού
Κωδικός παραγγελίας	(ρε)	R	(μεγάλο)	(ΜΕΓΑΛΟ)	(ΡΕ)
HJMJ550-2F-010-02	1	0.2	2	50	4
HJMJ550-2F-015-02	1.5	0.2	3	50	4
HJMJ550-2F-015-03	1.5	0.2	3	50	4
HJMJ550-2F-020-02	2	0.2	4	50	4
HJMJ550-2F-020-05	2	0.5	4	50	4
HJMJ550-2F-025-02	2.5	0.2	5	50	4
HJMJ550-2F-025-05	2.5	0.5	5	50	4
HJMJ550-2F-030-02	3	0.2	6	50	4
HJMJ550-2F-030-05	3	0.5	6	50	4
HJMJ550-2F-030-10	3	1	6	50	4
HJMJ550-2F-040-02	4	0.2	8	50	4
HJMJ550-2F-040-05	4	0.5	8	50	4
HJMJ550-2F-040-10	4	1	8	50	4
HJMJ550-2F-050-05	5	0.5	10	50	6
HJMJ550-2F-050-10	5	1	10	50	6
HJMJ550-2F-060-02	6	0.2	12	50	6
HJMJ550-2F-060-05	6	0.5	12	50	6
HJMJ550-2F-060-10	6	1	12	50	6
HJMJ550-2F-060-15	6	1.5	12	50	6
HJMJ550-2F-060-20	6	2	12	50	8
HJMJ550-2F-080-05	8	0.5	16	60	8
HJMJ550-2F-080-10	8	1	16	60	8
HJMJ550-2F-080-15	8	1.5	16	60	8
HJMJ550-2F-080-20	8	2	16	60	8
HJMJ550-2F-100-05	10	0.5	20	75	10
HJMJ550-2F-100-10	10	1	20	75	10
HJMJ550-2F-100-15	10	1.5	20	75	10
HJMJ550-2F-100-20	10	2	20	75	10
HJMJ550-2F-100-25	10	2.5	20	75	10
HJMJ550-2F-100-30	10	3	20	75	10
HJMJ550-2F-120-05	12	0.5	24	75	12
HJMJ550-2F-120-10	12	1	24	75	12
HJMJ550-2F-120-15	12	1.5	24	75	12
HJMJ550-2F-120-20	12	20	24	75	12
HJMJ550-2F-120-25	12	2.5	24	75	12
HJMJ550-2F-120-30	12	3	24	75	12

3.4 Μύλοι με γωνιακή ακτίνα φλάουτου

Κωδικός παραγγελίας	Εξωτερική διάμετρος	R	Μήκος φλάουτου	Συνολικό μήκος	Διάμετρος κορμού
Κωδικός παραγγελίας	(ρε)	R	(μεγάλο)	(ΜΕΓΑΛΟ)	(ΡΕ)
HJMJ550-4F-030-02	3	0.2	6	50	4
HJMJ550-4F-030-05	3	0.5	6	50	4
HJMJ550-4F-030-10	3	1	6	50	4
HJMJ550-4F-040-02	4	0.2	8	50	4
HJMJ550-4F-040-05	4	0.5	8	50	4
HJMJ550-4F-040-10	4	1	8	50	4
HJMJ550-4F-050-05	5	0.5	10	50	6
HJMJ550-4F-050-10	5	1	10	50	6
HJMJ550-4F-060-02	6	0.2	12	50	6
HJMJ550-4F-060-05	6	0.5	12	50	6
HJMJ550-4F-060-10	6	1	12	50	6
HJMJ550-4F-060-15	6	1.5	12	50	6
HJMJ550-4F-060-20	6	2	12	50	8
HJMJ550-4F-080-05	8	0.5	16	60	8
HJMJ550-4F-080-10	8	1	16	60	8
HJMJ550-4F-080-15	8	1.5	16	60	8
HJMJ550-4F-080-20	8	2	16	60	8
HJMJ550-4F-100-05	10	0.5	20	75	10
HJMJ550-4F-100-10	10	1	20	75	10
HJMJ550-4F-100-15	10	1.5	20	75	10
HJMJ550-4F-100-20	10	2	20	75	10
HJMJ550-4F-100-25	10	2.5	20	75	10
HJMJ550-4F-100-30	10	3	20	75	10
HJMJ550-4F-120-05	12	0.5	24	75	12
HJMJ550-4F-120-10	12	1	24	75	12
HJMJ550-4F-120-15	12	1.5	24	75	12
HJMJ550-4F-120-20	12	2	24	75	12
HJMJ550-4F-120-25	12	2.5	24	75	12
HJMJ550-4F-120-30	12	3	24	75	12

Σύνθεση υλικού εργαλείου

1. Φυσικές ιδιότητες:

Α) Σκληρότητα μεγαλύτερη από ή ίση με 92,8 HRA;

Β) Πυκνότητα μεγαλύτερη ή ίση με 14,2 g/cm³.

Γ) TRS μεγαλύτερο ή ίσο με 4200 N/mm².

Δ) Χωρίς συνθήκη φάσης ETA;

Ε) Καμία μόλυνση από άλλα υλικά.

ΣΤ) Πορώδες = A00 / B00 / C00 ；

Ζ) Ομοιόμορφο και σταθερό μέγεθος κόκκου. Κανένα μέγεθος κόκκου δεν μπορεί να είναι μεγαλύτερο από το καθορισμένο.

Η) Μόνο αναστολέας ανάπτυξης κόκκων καρβιδίου του χρωμίου.

2. Όλα τα εργαλεία παραγωγής, οι επικαλύψεις χρησιμοποιούνται στη Γερμανία, την Ελβετία, εξοπλισμός επεξεργασίας·

Επένδυση:
Universal High Performance Coating AlCrSiN
Χαρακτηριστικά και Λειτουργία
1、Αύξηση παραγωγικότητας λόγω σημαντικά υψηλότερης ταχύτητας κοπής και τροφοδοσίας για εφαρμογές σε ένα ευρύ φάσμα υλικών. Σημαντικά βελτιωμένη παραγωγικότητα.
2, Ο ιδιαίτερος σχεδιασμός της δομής φέρνει καλή ισορροπία μεταξύ σκληρότητας, σταθερότητας θερμικών κρουσμάτων και υπολειπόμενης τάσης.

Παράμετρος λειτουργίας:

HJMJ550 End mill for die Operation parameter:

HJMJ550-S2 For Alloy Steel,Hardened Steel-Side Milling
Βαθμοί	Σχήμα εργαλείου	Υλικό τεμαχίου εργασίας	Βάθος κοπής (mm)	VC	Διάμετρος εργαλείου	2	4	6	8	10	12	16	20
	S2			m/min	(mm)
HJMJ550	Τετράγωνο, γωνιακή ακτίνα	Κραματοποιημένος χάλυβας	ap≤1D	120	Ταχύτητα	19100	9550	6730	4780	3820	3190	2390	1910
		HRC55			（min-1)
			ae≤0.05D		Ταχύτητα ροής	380	380	380	380	370	360	310	290
					(mm/min)

Προσοχή:

Βεβαιωθείτε ότι το τεμάχιο εργασίας και το μηχάνημα είναι σταθερά και χρησιμοποιήστε μια θήκη ακριβείας.
Προσαρμόστε την ταχύτητα, την τροφοδοσία και το βάθος κοπής σύμφωνα με τις πραγματικές συνθήκες κοπής.
Οι συνθήκες άλεσης είναι για έναν μύλο άκρου όπου το μήκος προεξοχής εργαλείου είναι μικρότερο από 4*D (διάμετρος μύλου). Όταν το μήκος της προεξοχής του εργαλείου είναι μεγαλύτερο, ρυθμίστε την ταχύτητα, την τροφοδοσία και το βάθος κοπής.

undefined

Η εταιρεία διαθέτει μια πλήρη γραμμή παραγωγής εξοπλισμού διαδικασίας κατασκευής λεπίδων από προετοιμασία πρώτων υλών σε σκόνη, κατασκευή καλουπιών, συμπίεση, πυροσυσσωμάτωση υπό πίεση, λείανση, επίστρωση και επικάλυψη μετά την επεξεργασία. Επικεντρώνεται στην έρευνα και την καινοτομία του βασικού υλικού, της δομής αυλακώσεων, της διαμόρφωσης ακριβείας και της επιφανειακής επίστρωσης των ενθέτων NC καρβιδίου και βελτιώνει συνεχώς την απόδοση μηχανικής κατεργασίας, τη διάρκεια ζωής και άλλες ιδιότητες κοπής των ενθέτων καρβιδίου NC. Μετά από περισσότερα από δέκα χρόνια επιστημονικής έρευνας και καινοτομίας, η εταιρεία έχει κατακτήσει μια σειρά από ανεξάρτητες βασικές τεχνολογίες, έχει ανεξάρτητες δυνατότητες Ε&Α και σχεδιασμού και μπορεί να παρέχει εξατομικευμένη παραγωγή για κάθε πελάτη.
